제목 현대웰슨 W7-600DN
작성자 엔트립 | 2014-11-25  (175.♡.74.158)
내용

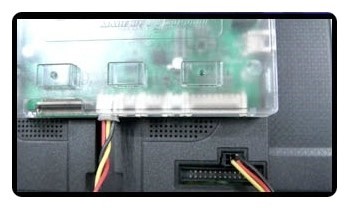

★ 트립 - 내비게이션 케이블 연결 ★



※ 인스톨러에서 3.3V 다운로드로 다운로드 받으시기 바랍니다.
※ 만도 VF200 용 케이블 PIN 배열 변경해서 사용하시면 됩니다.
(왼쪽부터) 3번/검정 , 5번/노랑 , 6번/빨강



★ DIP Switch 설정 ★


1 OFF, 2 OFF



★ 내비 연동 기능 ★
핸들리모컨
순정 오디오 AUX 상태
순정 오디오 POWER OFF상태
MODE
1초 이상 MODE 버튼을 길게 누르면 트립 전체 화면 ON/OFF
VOL UP
오디오 음량 +
내비 음량 +
VOL DOWN
오디오 음량 -
내비 음량 -
SEEK UP
DMB, MP3, MOVIE
파일 UP
DMB, MP3, MOVIE
파일 UP
SEEK DOWN
DMB, MP3, MOVIE
파일 DOWN
DMB, MP3, MOVIE
파일 DOWN
DMB
정상 작동 합니다
NAVI
정상 작동 합니다
MP3
정상 작동 합니다
TRIP
정상 작동 합니다
DISP
정상 작동 합니다
ILLUMINATION 연동
연동 되지 않습니다
AUX IN/OUT 음소거
연동 되지 않습니다
설치경로
\TRIP


* 핸들 리모컨으로 MODE 버튼을 길게 눌러 오디오의 전원을 끄는 기능은 트립을 전체 화면으로 켜고 끄는 기능으로 대체 됩니다.
* 핸들 리모컨 배선 작업이 잘 못 되었을 시에는 정상적으로 작동하지 않을 수 있습니다. 매뉴얼을 꼭 읽어 보시고 작업하시기 바랍니다

감사합니다.
